起帆電纜額定電壓0.6/1kV及以下擠包絕緣電力電纜

文章出處：網責任編輯：作者：人氣：-發表時間：2018-03-27 11:18:00

上海起帆電纜股份有限公司是集研發、生產、銷售為一體的業內高端電線電纜企業之一，公司成立于1994年，坐落于國際化大都市上海金山，緊鄰國家級上海松江出口加工區，占地35萬平方米，廠房建筑面積20萬余平方米，注冊資金逾3億元，年生產能力達100億元，系電線電纜行業中的領軍企業。

上海起帆電纜專業制造220KV及以下的高低壓電力電纜、電氣裝備用電線電纜、民用布電線、架空絕緣電纜、計算機電纜、控制電纜、橡套電纜、鋁合金電纜、低煙無鹵電纜、阻燃耐火電纜、礦物絕緣電纜、輻照交聯電纜、預制分支電纜、以及極地耐寒電纜、機器人電纜、艦船電纜、汽車集束導線、航天航空線纜、核電站電纜、高壓及特高壓電纜等近30多個系列，上萬種規格，產品廣泛應用于市政、水利、電力、鋼鐵、煤礦、石油、化工、建筑、地鐵、高鐵、機場等領域。產品銷售額每年在上海及全國排名均位居前列。今天我們來談?wù)?.6/1kv的低壓電力電纜的資料是哪些！

一、產品簡介

0.6/1kV電纜稱為低壓電力電纜，主要絕緣材料分為聚氯乙烯和交聯聚乙烯；簡稱擠包絕緣絕緣電力電纜。其主要特點：不僅具有優異的電氣性能、機械性能、耐熱老化性能、耐環境應力和耐化學腐蝕的能力，而生產工藝簡單而且具有結構簡單，使用方便，不受敷設落差限制，安裝簡單快捷。低壓電纜有一般絕緣電纜和具有特殊性能的阻燃、耐火電纜。
本產品按國標GB12706.1、國際標準IEC60502等國際知名標準組織生產。阻燃、耐火電纜包括A、B、C、D各類和低煙低鹵、低煙無鹵等全系列電纜、性能符合GB/T 19666《阻燃和耐火電線電纜通則》。
我公司可根據用戶需要，用其它標準組織生產。也可根據用戶需要，設計制造具有如大截面分割導體、阻水、防白蟻、防鼠等某些特殊要求的電纜。
二、電纜型號及主要用途

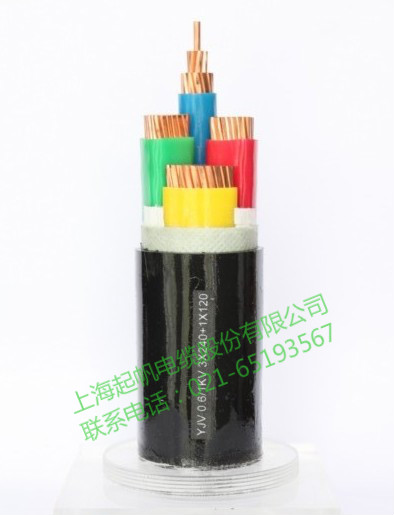

1．交聯聚乙烯絕緣電力電纜

型號	名稱	主要用途
銅（鋁）芯	名稱	主要用途
YJ（L）V 或 YJ（L）Y	銅（鋁）芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜銅（鋁）芯交聯聚乙烯絕緣聚乙烯（或聚烯烴）護套電力電纜	適用于室內、隧道、管道及電纜溝中，也可敷設在松散的土壤中，不承受機械拉力和壓力
YJ（L）V22 或 YJ（L）V23	銅（鋁）芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜銅（鋁）芯交聯聚乙烯絕緣鋼鋼帶鎧裝聚乙烯（或聚烯烴）護套電力電纜	適用于室內、隧道、管道、電纜溝中及地下直埋敷設，電纜能承受機械壓力作用，但不能承受大的拉力。
YJ（L）V32 或 YJ（L）V33	銅（鋁）芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜銅（鋁）芯交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯（或聚烯烴）護套電力電纜	適用于豎井、橋架、溝道及有落差、垂直條件下、較大跨度的支架上敷設，電纜能承受機械壓力和相當?shù)睦Α?/span>
YJ（L）V42 或 YJ（L）V43	銅（鋁）芯交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜銅（鋁）芯交聯聚乙烯絕緣粗鋼絲鎧裝聚乙烯（或聚烯烴）護套電力電纜	適用于豎井、橋架、溝道及有落差、垂直條件下、較大跨度的支架上敷設，電纜能承受機械壓力和較大的拉力。

2．聚氯乙烯絕緣電力電纜

型號	名稱	主要用途
銅（鋁）芯	名稱	主要用途
V（L）V 或 V（L）Y	銅（鋁）芯聚氯乙烯絕緣聚氯乙烯護套電力電纜銅（鋁）芯聚氯乙烯絕緣聚乙烯（或聚烯烴）護套電力電纜	適用于室內、隧道、管道及電纜溝中，也可敷設在松散的土壤中，不承受機械拉力和壓力
V（L）V22 或 V（L）V23	銅（鋁）芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜銅（鋁）芯聚氯乙烯絕緣鋼鋼帶鎧裝聚乙烯（或聚烯烴）護套電力電纜	適用于室內、隧道、管道、電纜溝中及地下直埋敷設，電纜能承受機械壓力作用，但不能承受大的拉力。
V（L）V32 或 V（L）V33	銅（鋁）芯聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜銅（鋁）芯聚氯乙烯絕緣細鋼絲鎧裝聚乙烯（或聚烯烴）護套電力電纜	適用于豎井、橋架、溝道及有落差、垂直條件下、較大跨度的支架上敷設，電纜能承受機械壓力和相當?shù)睦Α?/span>
V（L）V42 或 V（L）V43	銅（鋁）芯聚氯乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜銅（鋁）芯聚氯乙烯絕緣粗鋼絲鎧裝聚乙烯（或聚烯烴）護套電力電纜	適用于豎井、橋架、溝道及有落差、垂直條件下、較大跨度的支架上敷設，電纜能承受機械壓力和較大的拉力。

3．燃燒特性
具有燃燒特性的電力電纜，其型號表示方法和性能指標應符合GB/T 19666—的要求。
阻燃、耐火系列電纜的代號：

系列名稱		代號	特性
阻燃系列	有鹵	ZA ZB ZC ZD	阻燃A類 阻燃B類 阻燃C類 阻燃D類
阻燃系列	無鹵低煙	WDZ WDZA WDZB WDZC WDZD	無鹵低煙阻燃無鹵低煙阻燃A類 無鹵低煙阻燃B類 無鹵低煙阻燃C類 無鹵低煙阻燃D類
耐火系列	有鹵	N ZAN ZBN ZCN ZDN	耐火阻燃A類耐火阻燃B類耐火阻燃C類耐火阻燃D類耐火
耐火系列	無鹵低煙	WDZN WDZAN WDZBN WDZCN WDZDN	無鹵低煙阻燃耐火無鹵低煙阻燃A類耐火無鹵低煙阻燃B類耐火無鹵低煙阻燃C類耐火無鹵低煙阻燃D類耐火

三、電纜的芯數、截面

芯數	標稱截面 mm2
單芯	1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000。
2芯	1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400。
3芯	1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400。
3+1芯	1.5/0.75、2.5/1、4/2.5、6/4、10/6、16/10、25/16、35/16、50/25、70/35、95/50、120/70、150/70、185/95、240/120、300/150、400/185。
3+2芯	1.5/0.75、2.5/1、4/2.5、6/4、10/6、16/10、25/16、35/16、50/25、70/35、95/50、120/70、150/70、185/95、240/120、300/150、400/185。
4+1芯	1.5/0.75、2.5/1、4/2.5、6/4、10/6、16/10、25/16、35/16、50/25、70/35、95/50、120/70、150/70、185/95、240/120、300/150、400/185。
4芯	1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400

四、電纜的主要技術指標
1．成品電纜導體的直流電阻在20℃時每公里的數值不大于下列規定。

標稱截面 mm2	1	1.5	2.5	4	6	10	16	25	35	50	70
銅芯	18.1	12.1	7.41	4.61	3.08	1.83	1.15	0.727	0.524	0.387	0.268
鋁芯	-	-	-	-	-	3.08	1.91	1.20	0.868	0.641	0.443
標稱截面 mm2	95	120	150	185	240	300	400	500	630	800	1000
銅芯	0.193	0.153	0.124	0.0991	0.0754	0.0601	0.0470	0.0366	0.0283	0.0221	0.0176
鋁芯	0.320	0.253	0.206	0.164	0.125	0.100	0.0778	0.0605	0.0469	0.0367	0.0291

2．絕緣的標志
絕緣的標志一般為顏色標志，也可以采用數字標志的表示方法。
2.1 顏色識別
多芯電纜絕緣線芯采用顏色標志，應符合下列規定。
2芯電纜 …………………… 紅、淺藍
3芯電纜 …………………… 黃、綠、紅
4芯電纜 …………………… 黃、綠、紅、淺藍（作為中性線）
5芯電纜 …………………… 黃、綠、紅、淺藍、黑（作為地線）
2.2 數字識別
多芯電纜絕緣線芯采用數字標志，應符合下列規定。
2芯電纜 …………………… 0、1
3芯電纜 …………………… 1、2、3
4芯電纜 …………………… 0、1、2、3
5芯電纜 …………………… 0、1、2、3、4
其中數字1、2、3、用于主線芯，0用于中型線芯，4可用于地線芯。
五、電纜的例行試驗
例行試驗是考核電纜是否符合標準規定的性能基本方法之一，一般是在每一個制造長度上進行。
試驗項目：
a）導體直流電阻測量：每一個標稱截面的值應不大于GB/T 3956《電纜的導體》的規定（見上表）。
b）電壓試驗：在交流試驗電壓3.5kV時，施加規定電壓5分鐘絕緣應不擊穿。單芯電纜應在室溫水中進行試驗，多芯電纜應依次在每一絕緣導體對其余導體之間試驗。
